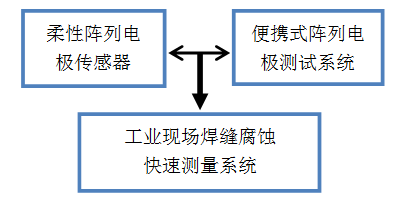

焊接工藝簡單易操作，且生產效率高，普遍應用于金屬的生產和加工。通常，影響焊縫腐蝕的主要因素有焊接參數、金屬成分、腐蝕介質及服役環境。目前，國內外對焊接熔合部分的組織性能研究較多，但如何在工業現場快速檢測焊縫腐蝕的敏感位置及腐蝕的驅動力，仍面臨很大挑戰。基于此項需求研制成功全新的基于柔性陣列參比電極技術的焊縫腐蝕檢測儀器系統，旨在可工業現場快速檢測焊縫腐蝕的敏感位置及腐蝕速度，評價設備焊縫區優先腐蝕的敏感位點及局部腐蝕的風險。

本儀器可在工業現場對大型金屬結構和設備的焊縫腐蝕進行原位、快速檢測，避免傳統測量方法的破損性、耗時費力、不能現場實時檢測、測量誤差大等不足，由此可對金屬焊縫腐蝕的敏感區域、選擇性腐蝕的傾向性、焊縫腐蝕原因及焊接工藝及后處理進行科學分析和評估。

下圖為采用自主研制的基于柔性陣列的焊縫腐蝕快速檢測儀測量三種不同焊接條件的碳鋼樣品所得的電位分布圖。圖中電位凹坑表示焊縫腐蝕的陽極區，腐蝕優先發生的位點，陽極區最負的電位與母材區相差越大，說明腐蝕的電偶效應越強，發生腐蝕的驅動力越大。

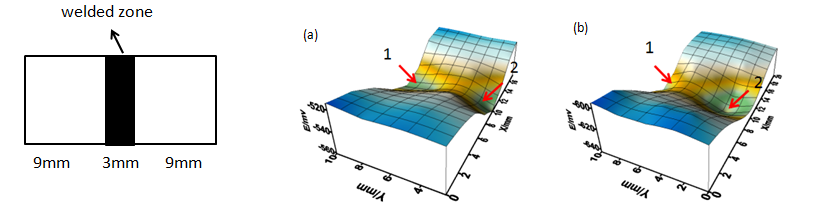

（1）單焊縫碳鋼樣品

（2）雙焊縫碳鋼樣品

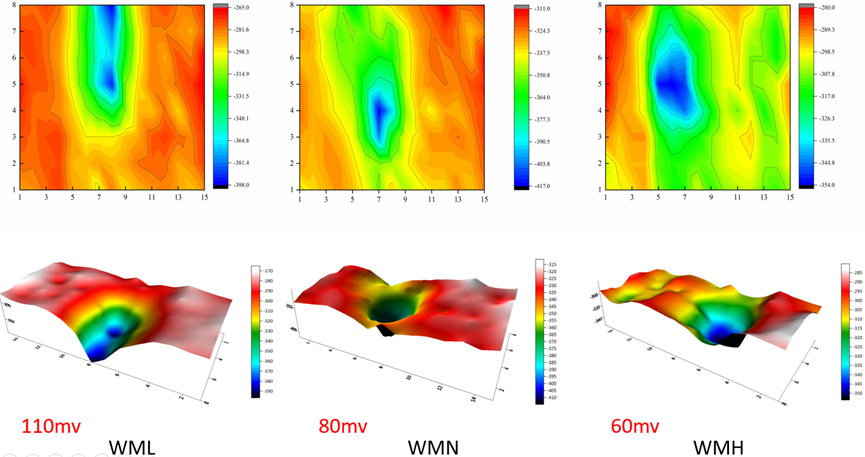

（3）不同電流焊接的不銹鋼樣品（WML、WMN、WMH表示低電流樣品、中電流樣品和高電流樣品）

主要技術參數

可測量焊縫面積：< 5cm×5cm;

測量電位精度：<0.005V;

測量電路精度：<0.01uA;

工作溫度：0-40℃;

儀器重量：1kg;

儀器電源輸入電壓：DC5V;

儀器測量時工作電流：約0.4A;

電源適配器：AC100-240V0.3A/DC5V1.5A.
